"追求技術進步、服務科教興國、支持教育事業"

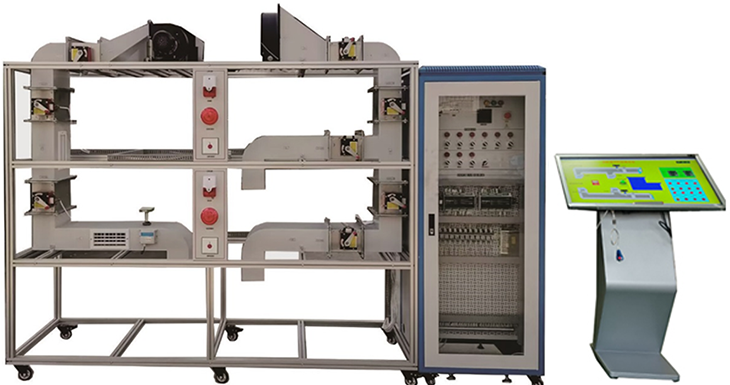

SBLY-106通風排煙系統考核培訓裝置
一、系統概述：
通風排煙系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。
二、技術參數
1、輸入電源：單相三線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
*7、教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。
三、系統特點
1、風系統的完整性、
與實際中的通風系統、控制功能、保護功能、顯示功能完全 一致。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4、通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝：
對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
*6、DDC數字量控制模塊：
16路AI輸入，6路DO輸入，8路DO輸出、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜\DDC控制器、Lon Maker軟件、力控軟件、以及聯動控制中心等組成， 消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
7、同步軟件動畫：
教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
8、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線（用戶自備）
四、系統配置
1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5、70度排煙防火防由控制執行器、不燃材制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min
7、排煙防火閥，安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
8、 排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態�；馂�(zāi)時需要排煙時手動或電動打開
9、系統原理
五、實驗臺控制智能模塊:本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗 正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口 通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件面
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
六、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
七、配置表
|
序號 |
設備名稱 |
數量 |
備注 |
|
1 |
CO2傳感器 |
1個 |
4-20MA |
|
2 |
濕度傳感器 |
1個 |
4-20MA |
|
3 |
鋁型材框架 |
1個 |
40*40MM鋁型材框架2400*600*1600 |
|
4 |
溫度傳感器 |
1個 |
4-20MA |
|
6 |
壓差開關 |
1個 |
|
|
7 |
煙霧傳感器 |
2套 |
高精度煙霧濃度檢測采集模塊氣體變送器 |
|
8 |
70防火閥 |
5套 |
|
|
9 |
280防火閥 |
3套 |
|
|
10 |
DDC控制模塊， |
2套 |
16路AI輸入，6路DO輸入，8路DO輸出 |
|
11 |
回風道管路 |
1套 |
按要求 |
|
16 |
通風管路 |
2米 |
定制 |
|
12 |
出風口 |
5個 |
|
|
13 |
排風風機 |
1套 |
180W/220V |
|
14 |
送風機 |
1個 |
|
|
15 |
編程軟件 |
1個 |
|
|
16 |
儀表 |
1套 |
|
|
17 |
動畫軟件 |
1套 |
隨機聯動 |
|
18 |
報警器 |
1套 |
|
|
19 |
報警按鈕 |
1套 |
|
|
20 |
觸摸式一體教學平臺 |
自備 |
內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線 |
